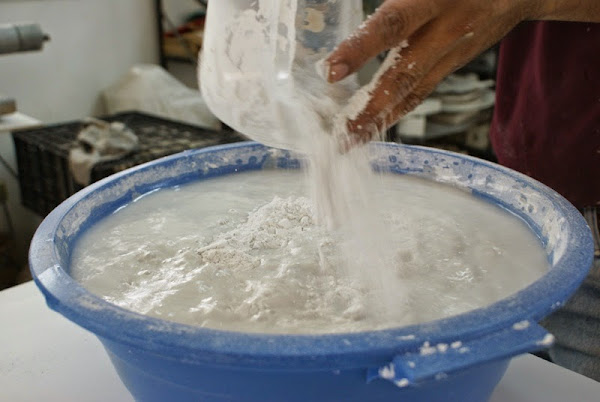

La roca natural denominada aljez (sulfato de calcio dihidrato: CaSO4·2H2O), mediante deshidratación, al que puede añadirse en fábrica determinadas adiciones de otras sustancias químicas para modificar sus características de fraguado, resistencia, adherencia, retención de agua y densidad, que una vez amasado con agua, puede ser utilizado directamente.
También, se emplea para la elaboración de materiales prefabricados. El yeso, como producto industrial, es sulfato de calcio hemihidrato (CaSO4·½H2O), también llamado vulgarmente "yeso cocido". Se comercializa molido, en forma de polvo. Una variedad de yeso, denominada alabastro, se utiliza profusamente, por su facilidad de tallado, para elaborar pequeñas vasijas, estatuillas y otros utensilios.Historia de la utilización
El yeso es uno de los más antiguos materiales empleado en construcción. En el período Neolítico, con el dominio del fuego, comenzó a elaborarse yeso calcinando aljez, y a utilizarlo para unir las piezas de mampostería, sellar las juntas de los muros y para revestir los paramentos de las viviendas, sustituyendo al mortero de barro. En Çatal Hüyük, durante el milenio IX a. C., encontramos guarnecidos de yeso y cal, con restos de pinturas al fresco. En la antigua Jericó, en el milenio VI a. C., se usó yeso moldeado. En el Antiguo Egipto, durante el tercer milenio a. C., se empleó yeso para sellar las juntas de los bloques de la Gran Pirámide de Guiza, y en multitud de tumbas como revestimiento y soporte de bajorrelieves pintados. El palacio de Cnosos contiene revestimientos y suelos elaborados con yeso. El escritor griego Teofrasto, en su tratado sobre la piedra, describe el yeso (gipsos), sus yacimientos y los modos de empleo como enlucido y para ornamentación. También escribieron sobre las aplicaciones del yeso Catón y Columela. Plinio el Viejo describió su uso con gran detalle. Vitruvio, arquitecto y tratadista romano, en sus Diez libros sobre arquitectura, describe el yeso (gypsum), aunque los romanos emplearon normalmente morteros de cal y cementos naturales.
Los Sasánidas utilizaron profusamente el yeso en albañilería. Los Omeyas dejaron muestras de su empleo en sus alcázares sirios, como revestimiento e incluso en arcos prefabricados.
La cultura musulmana difundió en España el empleo del yeso, ampliamente adoptada en el valle del Ebro y sur de Aragón, dejando hermosas muestras de su empleo decorativo en el arte de las zonas de Aragón, Toledo, Granada y Sevilla.
Durante la Edad Media, principalmente en la región de París, se empleó el yeso en revestimientos, forjados y tabiques. En el Renacimiento para decoración. Durante el periodo Barroco fue muy utilizado el estuco de yeso ornamental y la técnica del staff, muy empleada en el Rococó.
Estado natural

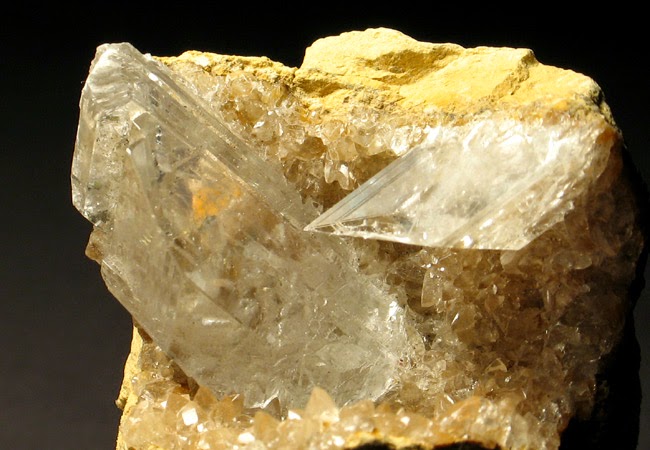

En la naturaleza se encuentra la anhidrita o karstenita, sulfato cálcico, CaSO4, presentando una estructura compacta y sacaroidea, que absorbe rápidamente el agua, ocasionando un incremento en su volumen hasta de 30% ó 50%, siendo el peso específico 2,9 y su dureza es de 2 en la escala de Mohs.
También se puede encontrar en estado natural la bassanita, sulfato cálcico hemihidratado, CaSO4·½H2O, aunque raramente, por ser más inestable.
Proceso
El yeso natural, o sulfato cálcico bihidrato CaSO4·2H2O, está compuesto por sulfato de calcio con dos moléculas de agua de hidratación.
Si se aumenta la temperatura hasta lograr el desprendimiento total de agua, fuertemente combinada, se obtienen durante el proceso diferentes yesos empleados en construcción, los que de acuerdo con las temperaturas crecientes de deshidratación pueden ser:
Temperatura ordinaria: piedra de yeso, o sulfato de calcio bihidrato: CaSO4· 2H2O.
107 °C: formación de sulfato de calcio hemihidrato: CaSO4·½H2O.
107?200 °C: desecación del hemihidrato, con fraguado más rápido que el anterior: yeso comercial para estuco.
200?300 °C: yeso con ligero residuo de agua, de fraguado lentísimo y de gran resistencia.
300?400 °C: yeso de fraguado aparentemente rápido, pero de muy baja resistencia
500?700 °C: yeso Anhidro o extra cocido, de fraguado lentísimo o nulo: yeso muerto.
750?800 °C: empieza a formarse el yeso hidráulico.
800?1000 °C: yeso hidráulico normal, o de pavimento.
1000?1400 °C: yeso hidráulico con mayor proporción de cal libre y fraguado más rápido.
Usos:
Es utilizado profusamente en construcción como pasta para guarnecidos, enlucidos y revoques; como pasta de agarre y de juntas. También es utilizado para obtener estucados y en la preparación de superficies de soporte para la pintura artística al fresco.
Prefabricado, como paneles de yeso (Dry Wall o Sheet rock) para tabiques, y escayolados para techos.
Se usa como aislante térmico, pues el yeso es mal conductor del calor y la electricidad.
Para confeccionar moldes de dentaduras, en Odontología. Para usos quirúrgicos en forma de férula para inmovilizar un hueso y facilitar la regeneración ósea en una fractura.
En los moldes utilizados para preparación y reproducción de esculturas.
En la elaboración de tizas para escritura.
En la fabricación de cemento.
Fabricación de Jarrones decorativos
Para mejorar las tierras agrícolas, pues su composición química, rica en azufre y calcio, hace del yeso un elemento de gran valor como fertilizante y también en la corrección de suelos, aunque en este caso se emplea el mineral pulverizado y sin fraguar para que sus componentes se puedan dispersar en el terreno.
Asimismo, una de las aplicaciones más recientes del yeso es la "remediación ambiental" en suelos, esto es, la eliminación de elementos contaminantes de los mismos, especialmente metales pesados. Ayuda a sustitituir el sodio por calcio y permite que el sodio drene y no afecte a las plantas. Mejora la estructura del terreno y aporta calcio sin aumentar el pH, como haría la cal.
De la misma forma, el polvo de yeso crudo se emplea en los procesos de producción del cemento Portland, donde actúa como elemento retardador del fraguado.
Es utilizado para obtener ácido sulfúrico.
También se usa como material fundente en la industria, bajo temperaturas superiores a los 4000°C.
Tipos de yeso en construcción
Los yesos de construcción se pueden clasificar en:
Artesanales, tradicionales o multi-fases
El yeso negro es el producto que contiene más impurezas, de grano grueso, color gris, y con el que se da una primera capa de enlucido.
El yeso blanco con pocas impurezas, de grano fino, color blanco, que se usa principalmente para el enlucido más exterior, de acabado.
El yeso rojo, muy apreciado en restauración, que presenta ese color rojizo debido a las impurezas de otros minerales.
Industriales o de horno mecánico
Yeso de construcción (bifase)
Grueso
Fino
Escayola, que es un yeso de más calidad y grano más fino, con pureza mayor del 90%.
Con aditivos
Yeso controlado de construcción
Grueso
Fino
Yesos finos especiales
Yeso controlado aligerado
Yeso de alta dureza superficial
Yeso de proyección mecánica
Yeso aligerado de proyección mecánica
Yesos-cola y adhesivos.
Establecidos en la Norma RY-85
Esta Norma española establece tipos de yeso, constitución, resistencia y usos.
Yeso Grueso de Construcción, designado YG
Constituido fundamentalmente por sulfato de calcio semihidrato y anhidrita II artificial con la posible incorporación de aditivos reguladores del fraguado.
Uso: para pasta de agarre en la ejecución de tabicados en revestimientos interiores y como conglomerante auxiliar en obra.
Yeso Fino de Construcción, designado YF
Constituido fundamentalmente por sulfato de calcio semihidrato y anhidrita II artificial con la posible incorporación de aditivos reguladores del fraguado.
Uso: para enlucidos, refilos o blanqueos sobre revestimientos interiores (guarnecidos o enfoscados)
Yeso de Prefabricados, designado YP
Constituido fundamentalmente por sulfato de calcio semihidrato y anhidrita II artificial con mayor pureza y resistencia que los yesos de construcción YG e YF
Uso: para la ejecución de elementos prefabricados para tabiques.
Escayola, designada E-30
Constituida fundamentalmente por sulfato de calcio semihidrato con la posible incorporación de aditivos reguladores del fraguado con una resistencia mínima a flexotracción de 30 kp/cm²
Uso: en la ejecución de elementos prefabricados para tabiques y techos.
Escayola Especial, designada E-35
Constituida fundamentalmente por sulfato de calcio semihidrato con la posible incorporación de aditivos reguladores del fraguado con una resistencia mínima a flexotracción de 35 kp/cm²
Uso: en trabajos de decoración, en la ejecución de elementos prefabricados para techos y en la puesta en obra de estos elementos.
Nota: La anhidrita II artificial es un sulfato de calcio totalmente deshidratado, obtenido por cocción, del aljez entre 300 °C y 700 °C aprox.
Uso odontológico
Yeso Corriente o Tipo I
Es el más débil de los yesos, debido al tamaño y forma de sus partículas. Se genera calentando en horno abierto a más de 100 °C. Es el que necesita más cantidad de agua, y por lo mismo es más poroso y débil. Anteriormente se usaba para la toma de impresiones en pacientes edéntulos, pero fue reemplazado por materiales menos rígidos como los hidrocoloides y elastomeros. Este yeso se utiliza principalmente como impresión final(impresión de lavado) para la fabricación de prótesis completas.
Yeso París o Tipo II
Es un poco más compacto y duro que el Tipo I. Se genera horneando en autoclave cerrado a 128 °C. Sus partículas son más pequeñas y regulares que el tipo I, por lo mismo, menos poroso y frágil. También llamado "Taller" o Hemihidrato Beta. Es el más utilizado en odontología, se utiliza para realizar montajes en articulador y para realizar los enmuflados de cocción en la confección de prótesis.
Yeso Extraduro
Tipo III o Piedra: se calienta a más de 125 °C, bajo presión y en presencia de vapor. Es aún más duro que el tipo II, con partículas más regulares y finas, por lo que necesita menos agua para fraguar. Es mucho menos poroso que los otros dos, menos frágil, por lo que se usa para modelos preliminares de estudio. También es llamado Hemihidrato Alfa.
Tipo IV o Densita: Es igual al yeso tipo III, pero se le agregan algunas resinas que le mejoran características como porosidad, porcentaje de absorción de agua, etc. Se utiliza para trabajar directamente en él y para la realización de troqueles. Sus partículas más finas le otorgan una mejor precisión en el copiado de superficies. El agua de cristalización es eliminada hirviendo el mineral en una solución de Cloruro de Calcio (CaCl) al 30%. Posterirmente el CaCl es eliminado con agua a 100°C. No se produce Dihidrato ya que a esta temparatura la solubilidad es cero.
Tipo V o Sintético: Es el más duro de todos con un porcentaje resinoso alto, sus características son óptimas, es decir, altamente duro y resistente, no es poroso y no absorbe mucha agua. Es el más resistente de todos, pero su alto costo limita su uso a la realización de modelos de exhibición.
http://es.wikipedia.org/wiki/Yeso
Fuente: este post proviene de Blog de Muimiu, donde puedes consultar el contenido original.
¿Vulnera este post tus derechos? Pincha aquí.
Modificado:
